Comparatif panneaux solaires

par olivier dans Energie 06 juin 2013 mis à jour 09 août 2013 26384 lecteurs 10 commentaires (partager)

Caractéristiques des panneaux solaires portables pour le voyage nature

...et de batteries tampon

Compléments de l'article "papier" publié dans Carnets d'Aventures n°32

Le banc de test
Nous avons monté un banc de test avec différents circuits pour mettre les panneaux en situation. Sur ce banc nous avons un wattmètre, des multimètres (voltmètre / ampèremètre), un rhéostat pour tester avec toute une plage de résistances. Des batteries de différents voltages et contenances pour reproduire une situation réelle. Un solarimètre pour avoir l’information de la puissance solaire reçue au m2 (afin de faire les mesures avec les mêmes valeurs de puissance pour tous les panneaux, et aussi pour calculer les courbes de puissance en fonction de l’insolation). Des repères angulaires pour pouvoir placer le panneau sous différents angles. Tout cela nous a permis de collecter une grande quantité de données et ainsi avoir des éléments objectifs sur ces produits. Vous trouverez sur le site expemag.com l’énorme fichier de données + graphiques, ainsi que des photos de détails de tous les éléments.

Nous avons calculé un indice de performance qui est une fonction de nombreux paramètres que nous avons mesurés. Il vaut ce qu’il vaut mais il a le mérite de donner un ordre de grandeur sur la performance globale du panneau. Le calcul exact est visible dans le fichier Excel disponible ici ou au format Open Document ici.
La valeur « puissance moyenne / poids » se base sur la puissance moyenne que nous avons constatée et pas celle donnée par le constructeur.

=> Voir l'article technique sur l'énergie solaire nomade

Voir aussi la discussion associée

Note : vous pouvez cliquer sur chaque modèle pour voir des photos de détail.

Test des :

Panneaux solaires 12V

Panneaux solaire USB (5V)

- Avec batterie intégrée

-Avec batterie externe

Batteries seules

Marque Modèle Type Poids constaté panneau seul
en grammes
Puissance annoncée en W Voltage sortie annoncé (V) Intensité sortie du panneau, annoncée (mA) Sortie batterie
en mA
Contenance batterie
en mAh
Type batterie Prix approx. moyen constaté Prix public conseillé par le fabricant (quand il a souhaité le donner) Techno panneau Etancheité Dimensions constatées panneau plié/roulé.
Ou bien dimensions batterie ou panneau-batterie si non pliable.
en cm
Dimensions constatées
panneau ouvert
en cm
Accessoires
GLOBAL SOLAR
Global Solar SL USB Plus 5V Panneau flexible, pliable 168 4,00 W 5,00 V 800 mA NA NA NA 85 € CIGS poylcristallin http://www.globalsolar.com/products/retail/sunlinq-3 22,5 x 12,5 x 0,8
Plus sortie USB fixée sur le dos du panneau: 5,5 x 3,5 x 1
63,5 x 22,5 x 0,1
(plus sortie USB)
aucun
Global Solar Sunlinq 3 SL 6,5 W Panneau flexible, pliable 210 6,50 W 12,00 V 400 mA NA NA NA 75 € CIGS poylcristallin http://www.globalsolar.com/products/retail/sunlinq-3 22,5 x 12,5 x 2
(sortie à l'intérieur : augmente l'épaisseur globale)
68 x 22,5 x 0,1
et 1,8 cm d'épaisseur au niveau de la sortie.
- Housse de rangement : 70g.
- Câbles allume-cigare mâle : 32g, et femelle : 43g
- Pinces croco : 47g
- Rallonge longue : 79g
- Connecteur DC : 14g
- Connecteur ipod : 11g
Global Solar Sunlinq 4 SL 12W Panneau flexible, pliable 305 12,00 W 12,00 V 800 mA NA NA NA 145 €
(panneau seul sans accessoire)
CIGS poylcristallin http://www.globalsolar.com/products/retail/sunlinq-3 22,5 x 12,5 x 2,5
(sortie à l'intérieur : augmente l'épaisseur globale)
68 x 44 x 1,5
(inclut la sortie)
- soit aucun (tarif réduit)
- soit avec sortie allume-cigare femelle 44g
Global Solar P3 30W 12V Panneau flexible, pliable 896
Inclut une housse nylon 30g env. cousue (décousable facilement) sur l'extérieur du panneau
30,00 W 12,00 V 1600 mA NA NA NA 450 € CIGS poylcristallin http://www.globalsolar.com/products/retail/sunlinq-3 27 x 22 x 3
(sortie à l'extérieur, protégée par la housse cousue)
112 x 53 x 1,5
(sans prendre en compte la housse cousue)
aucun
BRUNTON
Brunton Solaris 4 USB Panneau flexible, pliable
(idem SL USB Plus 5V (Sunlinq 2))
185 4,00 W 5,00 V 800 mA NA NA NA 190 € 195,00 € CIGS poylcristallin tear resistant 22,5 x 12,5 x 0,8
Plus sortie USB fixée sur le dos du panneau: 5,5 x 3,5 x 1
63,5 x 22,5 x 0,1
(plus sortie USB, épaisseur 1,8 cm)
Housse nylon : 17g
Brunton Solaris 12 - 12V Panneau flexible, pliable
(idem Sunlinq 4)
312 12,00 W 12,00 V 800 mA NA NA NA 320 € 355,00 € CIGS poylcristallin water resistant (étanche aux projections d'eau) 22,5 x 12,5 x 0,8
Plus sortie fixée sur le dos du panneau: 5,5 x 3,5 x 1
68 x 44 x 0,1
(plus sortie épaisseur 1,8 cm)
- Housse nylon : 20g
- Câble allume-cigare femelle : 55g
- Pinces croco : 92g
- Rallonge multi connecteurs : 38g
Brunton Solaris 26 - 12V Panneau flexible, pliable
(petite différence avec GS P3 de nb de cellules et donc de puissance)
612 26,00 W 12,00 V 1600 mA NA NA NA 530 € 695,00 € CIGS poylcristallin water resistant (étanche aux projections d'eau) 27,5 x 21,5 x 2
Plus sortie fixée sur le dos du panneau: 5,5 x 3,5 x 1
95,5 x 54 x 0,1
(plus sortie épaisseur 1,8 cm)
- Housse nylon : 30g
- câble allume-cigare femelle : 54g
- pinces croco : 90g
- 1 rallonge multi connecteurs : 38g
Brunton Inspire Batterie 153 5,00 V NA 1000 mA 3200 mAh lithium polymère 60 € 70,00 € NA water resistant (étanche aux projections d'eau) 12,5 x 9 x 1,8 NA Connectique :
- connecteur allume-cigage mâle / USB : 35g
- adaptateur mini micro USB : 3g
Brunton Sustain 2 Batterie 626 5, 12, 16 ou 19 V NA 2100 mA à 5V (USB)
3,200 mA à 12V, 16V et 19V
6000 mAh lithium polymère 220 € 250,00 € NA water resistant (étanche aux projections d'eau) 20 x 9,5 x 3 NA - Kit recharge secteur : 259g (avec aussi l'embout secteur Angleterre)
- Chargeur allume-cigare mâle : 50g
- Chargeur allume-cigare femelle : 20g
- Sachet 6 petits connecteurs + 2 câbles-connecteurs, le tout : 69g
Brunton Ember Batterie 92 0,5W panneau 3W batterie 5,00 V 600mA à 5V (3W) 2800 mAh lithium polymère 70 € 80,00 € polycristallin Water resistant housing (ah bon ? Les connecteurs USB ne sont pas protégés par des caches) 8 x 5,5 x 1,8 cm NA - Câble 15g : 3 en 1 multiconnecteurs : USB / mini-USB, micro-USB et apple. (les connecteurs sont indétachables les uns des autres)
POWERTEC
Powertec PT3 USB Panneau flexible, pliable 146 3,00 W 5,00 V 600 mA NA NA NA 95 € aSi - Amorphe Triple Jonction water resistant 21 x 9,5 x 1,5 cm
Plus sortie USB fixée sur le dos du panneau: 3 x 3,5 x 0,7
43,5 x 21 x 0,1 cm
(plus sortie USB, épaisseur 0,7 cm)
aucun
2 ventouses plastique pour le fixer sur une surface lisse (qui ont tendance à ne pas bien tenir dans l'œillet)
Powertec PT6 Panneau flexible, pliable 200 6,00 W 12,00 V 400 mA NA NA NA 150 € aSi - Amorphe Triple Jonction (techno silicium amorphe monté en triple jonction) water resistant 21 x 10 x 3 cm 53 x 21 x 0,1
Plus sortie, épaisseur 1 cm
- câble allume-cigare femelle : 48g
- jonction allume-cigare USB
Powertec PT 3300S Panneau rigide avec batterie 100 0,5W panneau 3W batterie 5,00 V NA 700 mA 3300 mAh lithium polymère 45 € ABS Finition silicone, panneau monocristallin water resistant (étanche aux projections d'eau) (ah bon ? Les connecteurs USB ne sont pas protégés par des caches) 11 x 6,3 x 0,8 cm NA câble et adaptateur iPhone, mini et micro USB
POWERTRAVELLER
Powertraveller Powermonkey Extreme Panneau avec batterie séparée panneau : 202g
batterie : 253g
3,00 W 5,00 V 500 mA 700 mA 9000 mAh lithium polymère 145 € polysilicium étanche IP67 (30mn à 1m) panneau plié : 17 x 9 x 1,8 cm
Batterie : 15,5 x 6,5 x 3 cm
33,5 x 9 x 1,8 cm Contient :
- Housse néoprène semi-rigide : 116g
- Chargeur secteur pour la batterie : 80g (avec la prise secteur Europe)
3 autres embouts (Angleterre, USA, Australie) : 15 à 20g l'embout
- Câble USB ->DC :19g, pour recharger la batterie sur un appareil USB.
- sangle velcro : 12g
- sachet pour les adaptateurs : 6g.
- 6 embouts adaptateurs pour différents appareils : 33g
Powertraveller Powermonkey Explorer Panneau avec batterie séparée panneau : 85g
batterie : 80g
1,00 W 5,00 V 200 mA 700 mA 2200 mAh lithium (polymère?) 80 € polysilicium water resistant Panneau plié : 11 x 7 x 1 cm
Batterie : 9 x 4 x 3 cm
21 x 7 x 1 cm Beaucoup d'accessoires :
- Chargeur secteur pour la batterie : 80g (avec la prise secteur Europe)
3 autres embouts (Angleterre, USA, Australie) : 15 à 20g l'embout
- Câble USB -> DC :19g, pour recharger la batterie sur un appareil USB.
- sangle velcro : 10g
- sachet pour les adaptateurs : 6g.
- 10 adaptateurs variés : 37g.
(6 embouts pour : Nokia, Mini Nokia, Motorola V66, Samsung E900, Siemens C25 et Sony Ericsson wide
1 embout mini usb pour Motorola Razr V, Blackberrys
1 embout USB pour smart phones, PDAs & autres appareils via USB
1 embout pour iPod
Powertraveller Solarmonkey adventurer Panneau pliable rigide avec batterie intégrée 261 3,00 W 5,00 V 700 mA 2500 mAh lithium polymère 95 € polysilicium water resistant 17 x 9 x 2 cm 33 x 9 x 2 cm - Housse de transport solide 101g (avec mini daisy-chain à l'extérieur et sangles de fixation à l'intérieur pour le panneau, pour fixer le tout sur un sac à dos par ex.)
- 5 adaptateurs : 15g
(BlackBerry, HTC, Nokia, Sony Ericsson, Samsung, LG & Motorola, incluant Mini & Micro USB)
- câble de connexion USB
- Sangle velcro
- petit mousqueton : 17g
POWERFILM
Powerfilm Powerfilm 10 W : modèle F15-600 Panneau flexible, pliable 336 10,00 W 12,00 V 600 mA NA NA NA 250 € aSi amorphe silicium S'utilise sec (mais un peu d'eau ne l'endommage pas) 26,5 x 9 x 3,5 60 x 53 x 0,1 cm
Plus sortie, épaisseur 1,5 cm
- sortie allume-cigare femelle : 52g
ILAND
Iland Fly Panneau flexible, pliable 148 2,60 W 5,00 V 500 mA NA NA NA 100 € amorphe water resistant 23,5 x 9,5 x 0,7
Plus sortie USB fixée sur le dos du panneau: 3,5 x 3,5 x 1 cm
41 x 23,5 x 0,1
Plus sortie USB, épaisseur 1 cm
- housse : 25g (peut contenir le panneau et les accessoires).
- câble USB->DC 18g
- 4 connecteurs : 12g. DC vers mini-usb, micro-usb, appel et micro-jack nokia.
- 3 cordons élastiques 21g (avec crochets pour fixer le panneau)
GOAL ZERO
Goal0 Guide 10 Plus Chargeur de piles (AA et AAA) utilisable aussi comme batterie
- Chargeur de piles : 59g (vide) 175g avec les accus AA. Cale AAA:14g
7,00 W 5,00 V 1000 mA 2300mAh Coupleur de piles rechargeables NiMH 60 € Monocristallin 23 x 16,5 x 2 cm
Plus sortie 12V et USB fixée sur le dos du panneau: 5,5 x 3,5 x 1,7 cm
32 x 23 x 0,3
Plus sortie, épaisseur 1,7 cm
- 4 piles AA NiMH rechargeables (2300 mAh) : 116g
- casier plastique pour 4 piles AAA : 14g
- sortie allume-cigare femelle : 32g
- câble USB mini-USB : 20g
- câble DC-DC : 9g
Goal0 Nomad 7
(inclus dans le kit Guide 10)
Panneau flexible, pliable 424g
(inclut pochette cousue)
7,00 W 5 V (USB) et 12V Selon les sorties (les cellules sont mises en parallèle ou en série) :
- 500 mA en 5 V
- 1100 mA en 6,5 V (pour alimenter le chargeur de piles)
- ?? mA en 12 V
NA NA NA 100 € water resistant - sortie allume-cigare femelle : 32g
Goal 0 Switch 8 Chargeur USB de poche 86 5,00 V 1000 mA 2200 mAh lithium-ion polymère 50 € NA cylindre 12,5 x 2,2 cm - câble de rechargement USB USB : 15g

Mesures des temps de charges sur diverses batteries tampon

Temps charge min Batterie 5V 3200mAh Temps charge min Batterie 8,4V 2100mAh Temps charge min Batterie 11,4V 2100mAh Puissance charge batterie 11,4V Moyenne courant Rhéostat
Panneaux 5V Global Solar SL USB PLUS 5V 305 mn 592 mA
Brunton Solaris 4 USB 270 mn 637 mA
Powertec PT3 356 mn 556 mA
Powertraveller Extreme 409 mn 559 mA
Powertraveller Explorer 1011 mn 232 mA
ILAND Fly 362 mn 620 mA
Goal0 Nomad 7
en 5 V
270 mn 605 mA
Panneaux 12V Global Solar Sunlinq 3 (6,5W) 480 mn 434 mn 741 mn 2,1 W 464 mA
Global Solar Sunlinq 4 12W 185 mn 130 mn 247 mn 7,3 W 897 mA
Global Solar P3 30W 12V 90 mn 62 mn 89 mn 26,1 W 1718 mA
Brunton Solaris 12 - 12V 259 mn 217 mn 360 mn 4,8 W 769 mA
Brunton Solaris 26 - 12V 96 mn 65 mn 97 mn 23,4 W 1603 mA
Powertec PT6 480 mn 341 mn 600 mn 2,7 W 419 mA
Powerfilm Powerfilm
10 W - F15-600
221 mn 148 mn 197 mn 9,8 W 826 mA
Goal0 Nomad 7
en 12 V
1280 mn 969 mn 1145 mn 1,3 W 417 mA

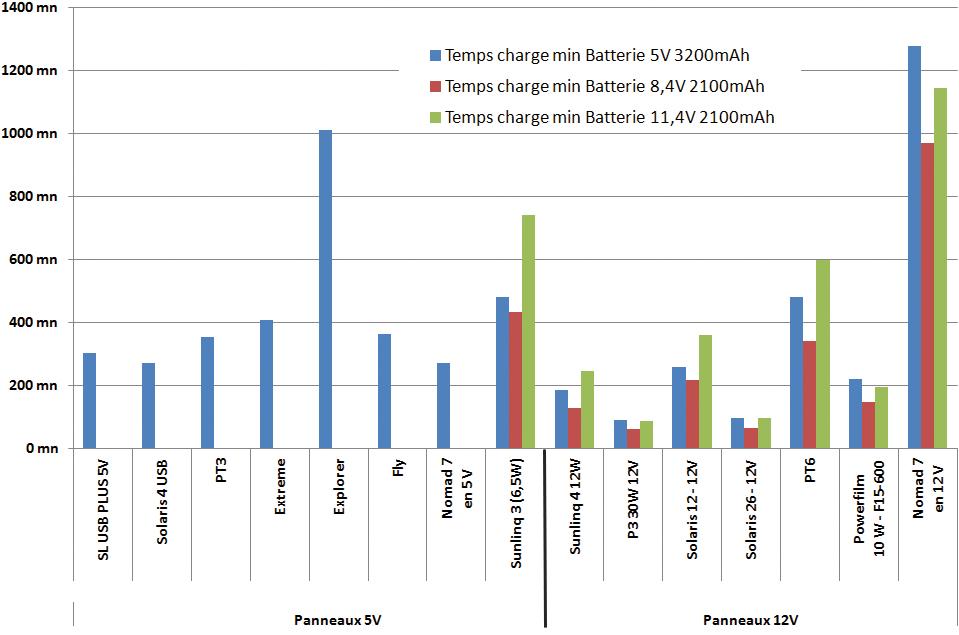

Temps de charge de batteries en fonction des panneaux
Temps de charge de batteries en fonction des panneaux

Mesures de performance des divers panneaux solaires

Décroissance normalisée temps nuageux Décroissance 45° Décroissance 70° Moyenne pondérée décroissance Note décroissance/20 Moyenne intensité de charge batterie 5V Note charge batterie 5 V Moyenne courant rhéostat Note rhéostat Moyenne Puissance Rhéostat Max puissance Rhéostat Poids Puissance max/poids (en Watt/kg) Puissance moyenne/poids (en Watt/kg) Indice de performance
Global Solar SL USB PLUS 5V 80% 11% 38% 20% 13 0,63 12,4 592 mA 10,9 1,3 W 2,5 W 168g 14,6 W/kg 7,6 W/kg 7,9
Global Solar Sunlinq 3 (6,5W) 77% 15% 45% 24% 11 0,40 11,3 464 mA 9,9 1,6 W 3,2 W 210g 15,1 W/kg 7,5 W/kg 7,5
Global Solar Sunlinq 4 12W 80% 17% 50% 26% 11 1,04 14,5 897 mA 13,4 5,1 W 10,3 W 305g 33,9 W/kg 16,8 W/kg 11,8
Global Solar P3 30W 12V 80% 17% 45% 25% 11 2,14 20,0 1718 mA 20,0 15,1 W 26,9 W 896g 30,0 W/kg 16,8 W/kg 18,3
Brunton Solaris 4 USB 82% 1% 39% 15% 15 0,71 12,8 637 mA 11,3 1,4 W 3,6 W 185g 19,3 W/kg 7,8 W/kg 8,6
Brunton Solaris 12 - 12V 70% 9% 35% 21% 13 0,74 13,0 769 mA 12,3 3,6 W 6,2 W 312g 19,7 W/kg 11,4 W/kg 9,8
Brunton Solaris 26 - 12V 80% 20% 50% 27% 10 2,00 19,3 1603 mA 19,1 13,1 W 24,3 W 612g 39,8 W/kg 21,4 W/kg 17,9
Powertec PT3 83% 17% 48% 25% 11 0,54 12,0 556 mA 10,6 1,0 W 2,2 W 146g 15,1 W/kg 6,9 W/kg 7,3
Powertec PT6 82% 18% 60% 28% 10 0,40 11,3 419 mA 9,5 1,6 W 3,8 W 200g 18,9 W/kg 7,9 W/kg 7,3
Powertraveller Extreme 82% 11% 38% 19% 13 0,47 11,6 559 mA 10,6 1,2 W 2,1 W 202g 10,3 W/kg 5,7 W/kg 7,4
Powertraveller Explorer 79% 16% 26% 20% 13 0,19 10,2 232 mA 8,0 0,5 W 1,1 W 85g 12,5 W/kg 5,6 W/kg 6,4
Powerfilm Powerfilm
10 W - F15-600
81% 20% 52% 27% 10 0,87 13,6 826 mA 12,8 5,2 W 10,7 W 336g 31,9 W/kg 15,5 W/kg 11,4
ILAND Fly 82% 15% 49% 24% 11 0,53 11,9 620 mA 11,1 1,1 W 2,2 W 148g 14,6 W/kg 7,3 W/kg 7,5
Goal0 Nomad 7 en 5 V 86% 3% 32% 13% 15 0,71 12,8 605 mA 11,0 1,4 W 3,5 W 424g 8,2 W/kg 3,2 W/kg 7,9
Goal0 Nomad 7 en 12V 71% 33% 53% 37% 7 0,15 10,0 417 mA 9,5 0,5 W 1,0 W 424g 2,3 W/kg 1,3 W/kg 4,9

Mesures d'intensité des différents panneaux solaires

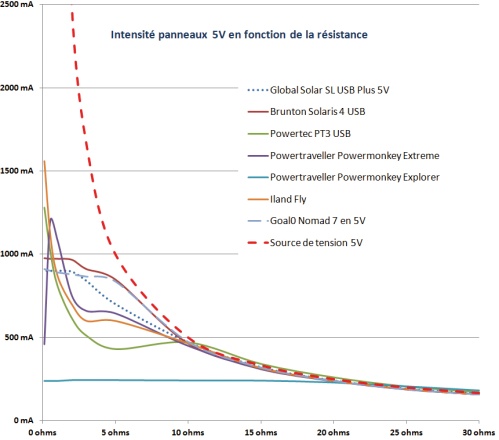

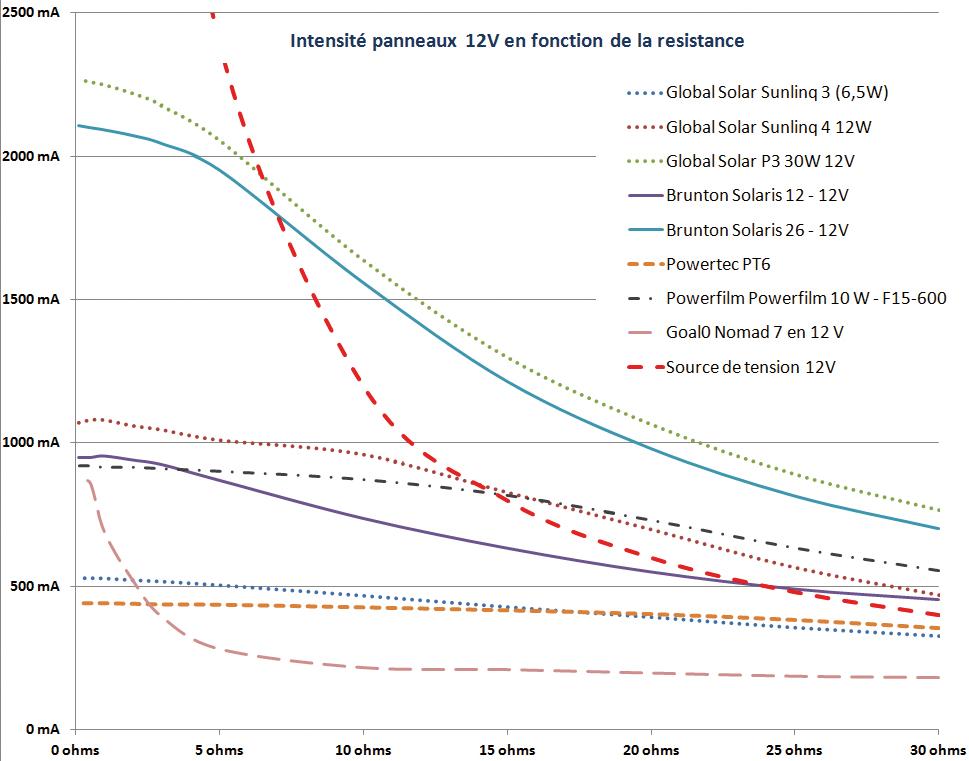

Intensité en fonction de la résistance
Intensité en fonction de la résistance

Intensité en fonction de la résistance
Intensité en fonction de la résistance

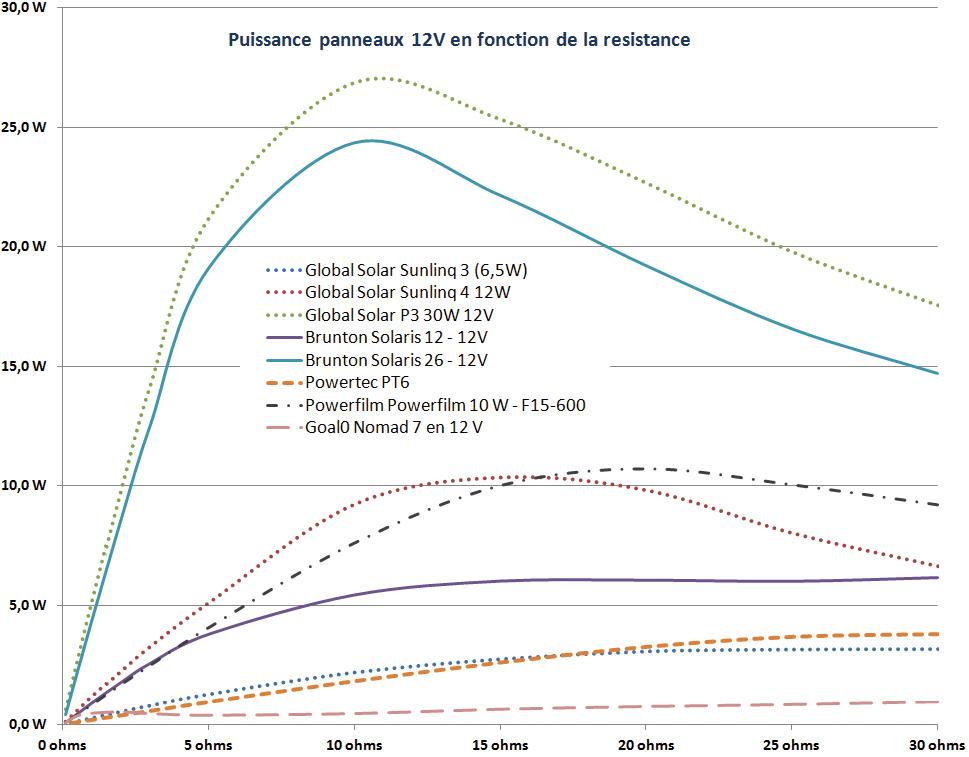

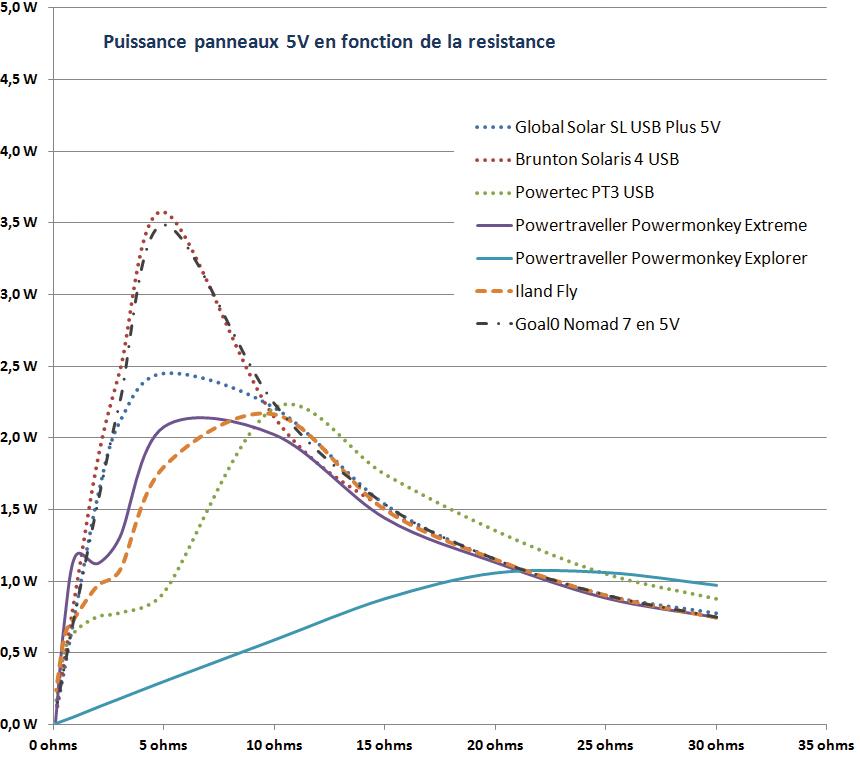

Puissance en fonction de la résistance
Puissance en fonction de la résistance

Puissance en fonction de la résistance
Puissance en fonction de la résistance

Mesures effectuées avec une puissance de 1000W/m2 environ (mesuré par un solarimètre)

Mesure de l'intensité I selon la résistance R (en ohm Ω) Voltage circuit ouvert 30 ohms 25 ohms 20 ohms 15 ohms 10 ohms 5 ohms 3 ohms 2 ohms 1 ohms 0,5 ohms 0,1 ohms Moyenne
GLOBAL SOLAR
Global Solar SL USB Plus 5V 5,0 V 161 mA 190 mA 240 mA 320 mA 470 mA 700 mA 840 mA 895 mA 900 mA 900 mA 900 mA 592 mA
4,8 V 4,8 V 4,8 V 4,8 V 4,7 V 3,5 V 2,5 V 1,8 V 0,9 V 0,5 V 0,1 V 3,0 V
0,8 W 0,9 W 1,2 W 1,5 W 2,2 W 2,5 W 2,1 W 1,6 W 0,8 W 0,4 W 0,1 W 1,3 W
Global Solar Sunlinq 3 (6,5W) 14,8 V 325 mA 355 mA 392 mA 428 mA 468 mA 505 mA 518 mA 523 mA 529 mA 530 mA 530 mA 464 mA
9,8 V 8,9 V 7,8 V 6,4 V 4,7 V 2,5 V 1,6 V 1,0 V 0,5 V 0,3 V 0,1 V 4,0 V
3,2 W 3,2 W 3,1 W 2,7 W 2,2 W 1,3 W 0,8 W 0,5 W 0,3 W 0,1 W 0,0 W 1,6 W
Global Solar Sunlinq 4 12W 14,8 V 470 mA 566 mA 700 mA 830 mA 960 mA 1010 mA 1046 mA 1060 mA 1080 mA 1080 mA 1070 mA 897 mA
14,1 V 14,2 V 14,0 V 12,5 V 9,6 V 5,1 V 3,1 V 2,1 V 1,1 V 0,5 V 0,1 V 6,9 V
6,6 W 8,0 W 9,8 W 10,3 W 9,2 W 5,1 W 3,3 W 2,2 W 1,2 W 0,6 W 0,1 W 5,1 W
Global Solar P3 30W 12V 26,5 V 765 mA 890 mA 1065 mA 1300 mA 1640 mA 2060 mA 2179 mA 2220 mA 2250 mA 2260 mA 2270 mA 1718 mA
23,0 V 22,3 V 21,3 V 19,5 V 16,4 V 10,3 V 6,5 V 4,4 V 2,3 V 1,1 V 0,2 V 11,6 V
17,6 W 19,8 W 22,7 W 25,4 W 26,9 W 21,2 W 14,2 W 9,9 W 5,1 W 2,6 W 0,5 W 15,1 W
BRUNTON
Brunton Solaris 4 USB 5,0 V 158 mA 190 mA 240 mA 317 mA 463 mA 846 mA 909 mA 965 mA 971 mA 971 mA 975 mA 637 mA
4,7 V 4,8 V 4,8 V 4,8 V 4,6 V 4,2 V 2,7 V 1,9 V 1,0 V 0,5 V 0,1 V 3,1 V
0,7 W 0,9 W 1,2 W 1,5 W 2,1 W 3,6 W 2,5 W 1,9 W 0,9 W 0,5 W 0,1 W 1,4 W
Brunton Solaris 12 - 12V 20,6 V 453 mA 490 mA 550 mA 633 mA 737 mA 870 mA 925 mA 941 mA 955 mA 950 mA 950 mA 769 mA
13,6 V 12,3 V 11,0 V 9,5 V 7,4 V 4,4 V 2,8 V 1,9 V 1,0 V 0,5 V 0,1 V 5,8 V
6,2 W 6,0 W 6,1 W 6,0 W 5,4 W 3,8 W 2,6 W 1,8 W 0,9 W 0,5 W 0,1 W 3,6 W
Brunton Solaris 26 - 12V 25,2 V 700 mA 814 mA 980 mA 1215 mA 1560 mA 1954 mA 2043 mA 2071 mA 2091 mA 2099 mA 2106 mA 1603 mA
21,0 V 20,4 V 19,6 V 18,2 V 15,6 V 9,8 V 6,1 V 4,1 V 2,1 V 1,0 V 0,2 V 10,7 V
14,7 W 16,6 W 19,2 W 22,1 W 24,3 W 19,1 W 12,5 W 8,6 W 4,4 W 2,2 W 0,4 W 13,1 W
POWERTEC
Powertec PT3 USB 5,3 V 171 mA 205 mA 260 mA 341 mA 470 mA 430 mA 510 mA 614 mA 810 mA 1020 mA 1280 mA 556 mA
5,1 V 5,1 V 5,2 V 5,1 V 4,7 V 2,2 V 1,5 V 1,2 V 0,8 V 0,5 V 0,1 V 2,9 V
0,9 W 1,1 W 1,4 W 1,7 W 2,2 W 0,9 W 0,8 W 0,8 W 0,7 W 0,5 W 0,2 W 1,0 W
Powertec PT6 15,9 V 355 mA 383 mA 403 mA 416 mA 426 mA 435 mA 436 mA 438 mA 440 mA 440 mA 440 mA 419 mA
10,7 V 9,6 V 8,1 V 6,2 V 4,3 V 2,2 V 1,3 V 0,9 V 0,4 V 0,2 V 0,0 V 4,0 V
3,8 W 3,7 W 3,2 W 2,6 W 1,8 W 0,9 W 0,6 W 0,4 W 0,2 W 0,1 W 0,0 W 1,6 W
POWERTRAVELLER
Powertraveller Powermonkey Extreme 158 mA 188 mA 238 mA 310 mA 450 mA 645 mA 660 mA 750 mA 1086 mA 1200 mA 460 mA 559 mA
5,1 V 4,7 V 4,7 V 4,8 V 4,7 V 4,5 V 3,2 V 2,0 V 1,5 V 1,1 V 0,6 V 0,0 V 2,9 V
0,0 V 0,7 W 0,9 W 1,1 W 1,4 W 2,0 W 2,1 W 1,3 W 1,1 W 1,2 W 0,7 W 0,0 W 1,2 W
Powertraveller Powermonkey Explorer 6,7 V 180 mA 206 mA 230 mA 242 mA 243 mA 245 mA 245 mA 245 mA 240 mA 240 mA 240 mA 232 mA
5,4 V 5,2 V 4,6 V 3,6 V 2,4 V 1,2 V 0,7 V 0,5 V 0,2 V 0,1 V 0,0 V 2,2 V
1,0 W 1,1 W 1,1 W 0,9 W 0,6 W 0,3 W 0,2 W 0,1 W 0,1 W 0,0 W 0,0 W 0,5 W
POWERFILM
Powerfilm Powerfilm 10 W - F15-600 18,8 V 554 mA 634 mA 732 mA 817 mA 872 mA 901 mA 910 mA 915 mA 915 mA 920 mA 920 mA 826 mA
16,6 V 15,9 V 14,6 V 12,3 V 8,7 V 4,5 V 2,7 V 1,8 V 0,9 V 0,5 V 0,1 V 7,1 V
9,2 W 10,0 W 10,7 W 10,0 W 7,6 W 4,1 W 2,5 W 1,7 W 0,8 W 0,4 W 0,1 W 5,2 W
Iland Fly 5,0 V 158 mA 190 mA 240 mA 316 mA 465 mA 600 mA 600 mA 698 mA 872 mA 1121 mA 1560 mA 620 mA
4,7 V 4,8 V 4,8 V 4,7 V 4,7 V 3,0 V 1,8 V 1,4 V 0,9 V 0,6 V 0,2 V 2,9 V
0,7 W 0,9 W 1,2 W 1,5 W 2,2 W 1,8 W 1,1 W 1,0 W 0,8 W 0,6 W 0,2 W 1,1 W
GOAL ZERO
Goal0 Nomad 7 en 5V 5,0 V 158 mA 190 mA 240 mA 320 mA 473 mA 835 mA 865 mA 878 mA 890 mA 900 mA 910 mA 605 mA
4,7 V 4,8 V 4,8 V 4,8 V 4,7 V 4,2 V 2,6 V 1,8 V 0,9 V 0,5 V 0,1 V 3,1 V
0,7 W 0,9 W 1,2 W 1,5 W 2,2 W 3,5 W 2,2 W 1,5 W 0,8 W 0,4 W 0,1 W 1,4 W
Goal0 Nomad 7 en 12 V 15,3 V 180 mA 185 mA 196 mA 208 mA 215 mA 280 mA 392 mA 517 mA 690 mA 860 mA 860 mA 417 mA
5,4 V 4,6 V 3,9 V 3,1 V 2,2 V 1,4 V 1,2 V 1,0 V 0,7 V 0,4 V 0,1 V 2,2 V
1,0 W 0,9 W 0,8 W 0,6 W 0,5 W 0,4 W 0,5 W 0,5 W 0,5 W 0,4 W 0,1 W 0,5 W
Commentaires
posté le 10 mai 2014
Anonyme
génial merci ! (pour le numéro sur l'islande aussi !)
Invité (utilisateur non inscrit)
posté le 10 mai 2014
lolichette
Merci pour ces infos et pour le numéro sur l'islande!
Invité (utilisateur non inscrit)
posté le 13 avr. 2015
Fred
Bonjour,
Suite à la lecture de cette article je me suis équipé d'un sunlinq 4 en 12v 12W, par contre je ne trouve pas du tout les mêmes valeurs que vous dans le tableau juste ci-dessus "Mesure de l'intensité I selon la résistance R (en ohm Ω)". Comment avez-vous fait vos mesures svp? je dois me planter, du moins j'espère sinon cela signifie que j'ai un panneau HS.
Pour info, j'oriente parfaitement mon panneau, bonne météo, je branche un voltmètre en sortie et j'y ajoute des résistances de 65Ω à 5Ω entre le + et le -.

merci !!
Fred : ->
Invité (utilisateur non inscrit)
posté le 13 avr. 2015
Olivier
On a mis le multimètre en mode ampèremètre (d'après mes souvenirs), donc il était branché en série sur le circuit. Fais plutôt tes mesures comme ça pour l'intensité.
Invité (utilisateur non inscrit)
posté le 14 avr. 2015
Fred
Bonjour Olivier, et merci pour te réponse rapide.
Donc ampèremètre en série + résistances derrières? Je vais tester ça et je reviens ici.
Merci
Invité (utilisateur non inscrit)
posté le 14 avr. 2015
Fred
J'ai trouvé mon erreur... la fiche mâle de recup que j'utilisais pour me connecter au panneau contenait une resistance qui faussait mes mesures.....
mes nouvelles mesures sont bien meilleurs, par contre je suis quand même loin des votre. Dans quelles condition d'ensoleillement avez-vous travaillé?
par exemple en 15Ω je trouve 7.47V contre 12.5 pour vous. Les calculs théorique vous donne raison.
Invité (utilisateur non inscrit)
posté le 17 avr. 2015
Olivier
Salut, dans les Hautes-Alpes à 1000m d'altitude en avril, de bonnes conditions d'ensoleillement donc, 1100w/m2 d'après le solarimètre il me semble... mais bon, la différence me parait bien élevée...
Invité (utilisateur non inscrit)
posté le 01 août 2016
Marc
Bonjour,

J'ai trouvé sur un site d'informations ICI le produit RAV Power 24 Watts, Est-ce que quelqu'un a déjà utilisé ce chargeur ? Avez-vous des retours sur ce produit ?

Cordialement,

Marc
Invité (utilisateur non inscrit)
posté le 25 févr.

Florent_Cdo
Papillon monarque
(4 messages)
Inscription : 20/03/12

Message privé
Super article dans le magazine et ici, notamment avec l'Excel dispo.
Lorsqu'on en a besoin on ressort finalement les vieux magazines et on gagne énormément de temps !

Merci
posté le 17 mars mis à jour le 17 mars

lescal
Papillon monarque
(1 messages)
Inscription : 17/03/17

Message privé
Bonjour Olivier,

Merci pour tous ces tests intéressants!
Pour mon cas, je m'orienterais vers un solariflex USB6W et j'aimerais reproduire des tests similaires aux vôtres. Quel est le rhéostat que vous avez utilisé SVP ?
Merci !
A bientôt
Pascal
